Dies sind die kleinsten NeoPixel Breakouts auf dem Markt! Winzige, helle RGB+Weiß-Pixel für Ihr Projekt.

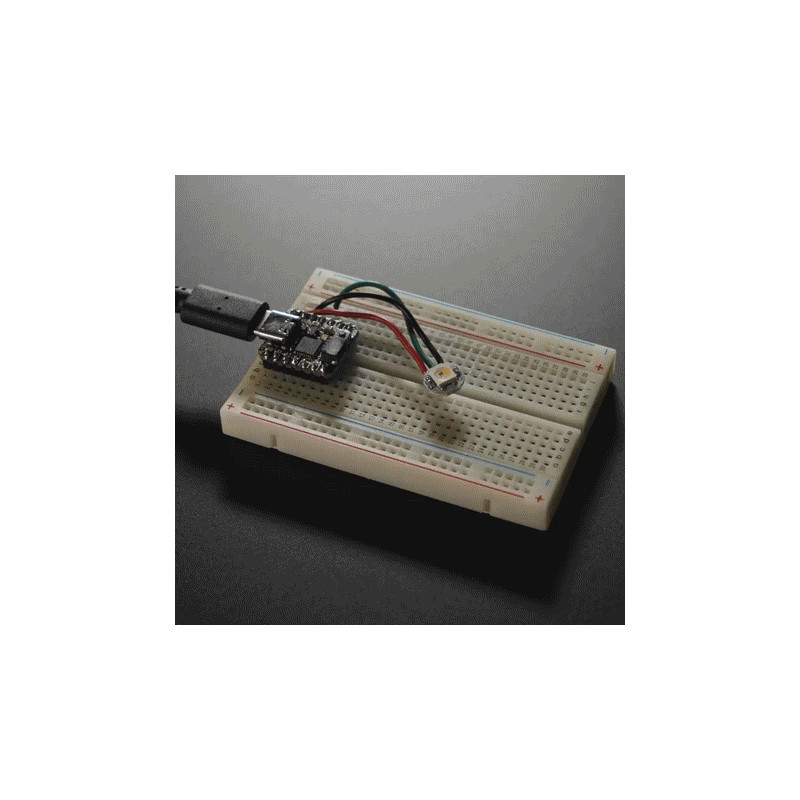

Diese kleinen Platinen sind nur 9,1 mm x 9,1 mm groß und haben zwei Sätze von drei Pads auf der Rückseite zum Anlöten von Drähten. Diese ultrahellen LEDs haben einen Konstantstromtreiber, der direkt in das LED-Gehäuse integriert ist! Die Pixel sind verkettbar - Sie benötigen also nur 1 Pin/Draht, um beliebig viele LEDs zu steuern.
Diese Pixel haben die volle 32-Bit-Farbfähigkeit (24 Bit RGB und 8 Bit Weiß), wobei die PWM vom Controller-Chip übernommen wird. Da die LED so hell ist, benötigen Sie weniger Strom/Leistung, um die gewünschten Effekte zu erzielen. Der Treiber arbeitet mit konstantem Strom, so dass es in Ordnung ist, wenn sich die Batterieleistung ändert oder ein wenig schwankt.
Der NeoPixel ist "geteilt", eine Hälfte ist das bekannte und beliebte RGB, die andere Hälfte ist eine weiße LED mit gelbem Phosphor. Unbeleuchtet ähnelt er einem Schulbus. Beleuchtet sind sie wahnsinnig hell (mir tun die Augen weh) und können mit 8-Bit-PWM pro Kanal gesteuert werden (8 x 4 Kanäle = 32-Bit-Farbe insgesamt). Ideal, um Ihrem Projekt viele bunte und warme weiße Punkte hinzuzufügen!
Beachten Sie, dass es sich um RGBW handelt und Sie daher sicherstellen müssen, dass Ihr NeoPixel-Controller für RGBW und nicht für das Standard-RGB eingestellt ist!
Jedes Pixel verbraucht ca. 70 mA (wenn alle vier RGBW-LEDs für volle Helligkeit eingeschaltet sind). Ein Arduino kann bis zu 350 Pixel bei 30 FPS darstellen (danach ist der Arbeitsspeicher erschöpft). Mit einem Flachbandkabel können Sie diese bis zu 6" voneinander entfernt aufreihen (danach kann es zu Leistungsabfällen und Datenverfälschungen kommen)
Jede Bestellung wird mit 10 individuell steuerbaren Pixeltasten geliefert.
Adafruit haben ein Tutorial, das die Verdrahtung, Stromverbrauchsberechnungen, Beispielcode für die Verwendung, etc. für NeoPixel zeigt Bitte schauen Sie es sich an! Bitte beachten Sie, dass Sie eine NeoPixel-Bibliothek mit RGBW-Unterstützung benötigen, die nicht immer verfügbar ist. Wenn Sie versuchen, diese mit einer einfachen "RGB"-NeoPixel-Bibliothek zu steuern, werden Sie sehr seltsame Ergebnisse erhalten. Die Adafruit NeoPixel-Bibliothek unterstützt RGBW, aber wenn Sie etwas anderes verwenden, sollten Sie sich darüber im Klaren sein, dass es möglicherweise etwas Hacking erfordert. Außerdem befindet sich das blaue LED-Element in der Nähe des weißen Leuchtstoffs, so dass das blaue Licht auch eine Mischung aus Weiß enthält.
TECHNISCHE DETAILS
Abmessungen: 9,1mm x 9,1mm x 3,1mm
Gewicht (Einzelplatine): 0,3g
800 KHz Geschwindigkeitsprotokoll
Verkettbares Design
5 VDC Stromversorgung (kann mit 3,5V betrieben werden, aber die Farbe wird gedimmt), Stromstärke 18,5mA pro LED (~75mA max. insgesamt pro Pixel)
SK6812 Datenblatt
