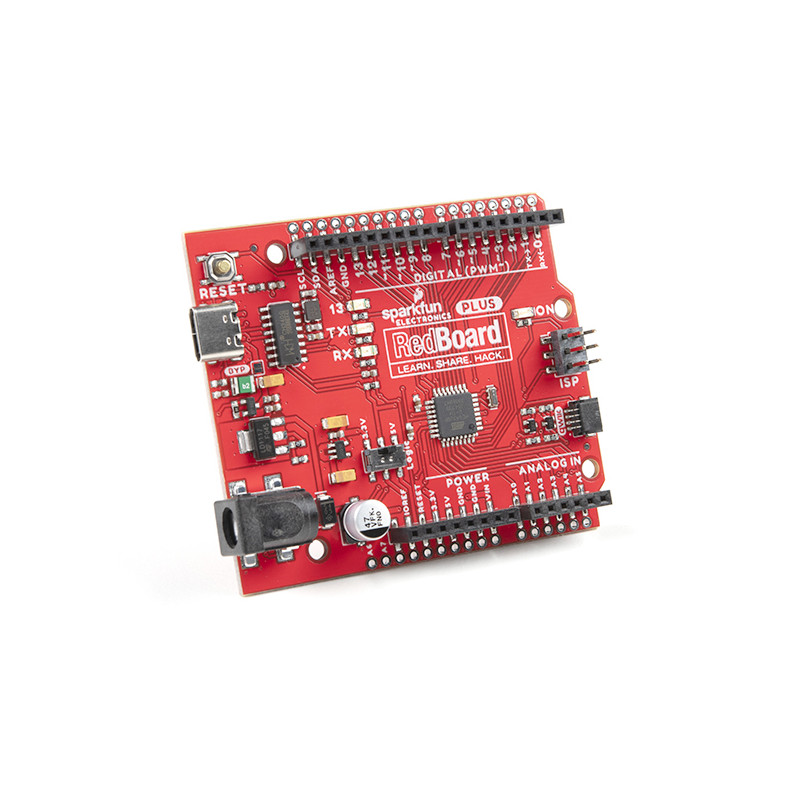

En SparkFun nos gusta innovar, actualizar y mejorar continuamente, incluso cuando se trata de nuestras propias placas de desarrollo. La SparkFun RedBoard Plus es una placa de desarrollo compatible con Arduino que tiene todo lo que necesitas en un Arduino Uno con muchas ventajas adicionales. Lo mejor de la RedBoard Plus es que utiliza nuestro práctico sistema de conexión Qwiic, lo que significa que no es necesario soldar ni utilizar escudos para conectarla al resto del sistema.
¡Hemos aplicado todas las lecciones que hemos aprendido sobre cómo hacer un mejor Arduino Uno y hemos creado la RedBoard Plus! La SparkFun RedBoard Plus tiene todos los periféricos de hardware que conoces y amas: 22x pines de E/S digitales con 6x pines PWM, 8x pines analógicos, UART, I2C, SPI, e interrupciones externas. También hemos desglosado los pines SDA, SCL e IOREF que aparecían en la huella de Arduino Uno R3, para que la RedBoard Plus sea compatible con futuros shields (si decides utilizarlos). Se incluyen dos pines analógicos adicionales para A6 y A7.
La conversión de USB a serie se realiza ahora con un conector USB-C reversible con anclaje a través de orificios y el omnipresente CH340G que requiere menos instalaciones de controladores. La parte de alimentación de la RedBoard Plus se ha optimizado: utilizamos el regulador de voltaje AP2112 de 3,3 V para proporcionar hasta 600 mA para encadenar varias placas y sensores Qwiic, con protección térmica y de inversión de circuito completa, y añadimos una capacitancia de desacoplamiento adicional para aumentar la sensibilidad de las lecturas del ADC. También hemos aumentado la PTC de 500mA a 2A. Hemos disminuido el brillo del LED de alimentación, del LED del pin 13 y de los LEDs de TX/RX de cegador a simplemente perfecto.
Hemos incluido la traducción de voltaje de 3,3V y un conector Qwiic en el borde de la placa para permitir una conexión rápida y sin problemas a nuestra creciente línea de productos Qwiic basados en I2C. Se incluyen puentes en la placa para los pines A4 y A5 que están ligados directamente al bus I2C y pueden utilizarse para desconectar los convertidores de nivel lógico de los pines.
Para los usuarios más avanzados hemos añadido un interruptor de voltaje de entrada/salida, también conocido como el interruptor "Ardilla Roja" (porque son los que solicitaron el mod). Ahora puedes seleccionar fácilmente el voltaje del GPIO entre 3.3V o 5V con sólo tu dedo. Esto es muy útil si tienes una pantalla o dispositivos sensibles a 3,3V, como una interfaz SPI, que necesitan protección. ¿Preocupado por si acciona el interruptor accidentalmente? Un trozo de cinta adhesiva lo fijará en su sitio.
Incluimos agujeros PTH claramente etiquetados junto a los cabezales hembra estándar. Esto hace que sea muy fácil soldar los cables en su lugar para una conexión segura para que su proyecto sea "seguro como una mochila" una vez que lo haga funcionar. Se incluyen almohadillas para soldar en la parte inferior de la placa para los pines de datos USB D+/D-, de modo que puedes incrustar tu RedBoard Plus en un proyecto y ejecutar una conexión USB externa. Hemos aumentado la altura del botón de reinicio. No parece gran cosa, pero a todos los que lo han tocado les encanta la mejora.
La SparkFun RedBoard Plus se puede programar a través de un cable USB-C utilizando el IDE Arduino: solo tienes que conectar la placa, seleccionar "Arduino UNO" en el menú de la placa y ¡estás listo para cargar el código! Puedes alimentar la SparkFun RedBoard Plus a través de USB o a través de la toma de barril. El regulador de potencia de a bordo puede manejar cualquier cosa desde 7VDC hasta 15VDC. Consulta los artículos relacionados a continuación para encontrar una fuente de alimentación de pared compatible.
¿No está seguro de qué placa compatible con Arduino o Arduino es la adecuada para usted? Consulte nuestra guía de compra Arduino.
El sistema Qwiic Connect de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que agilizan la creación de prototipos y reducen la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 1 mm de paso y 4 pines. Esto reduce la cantidad de espacio necesario en la placa de circuito impreso, y las conexiones polarizadas significan que no puedes conectarlo mal.
Empiece con la guía SparkFun RedBoard Plus
