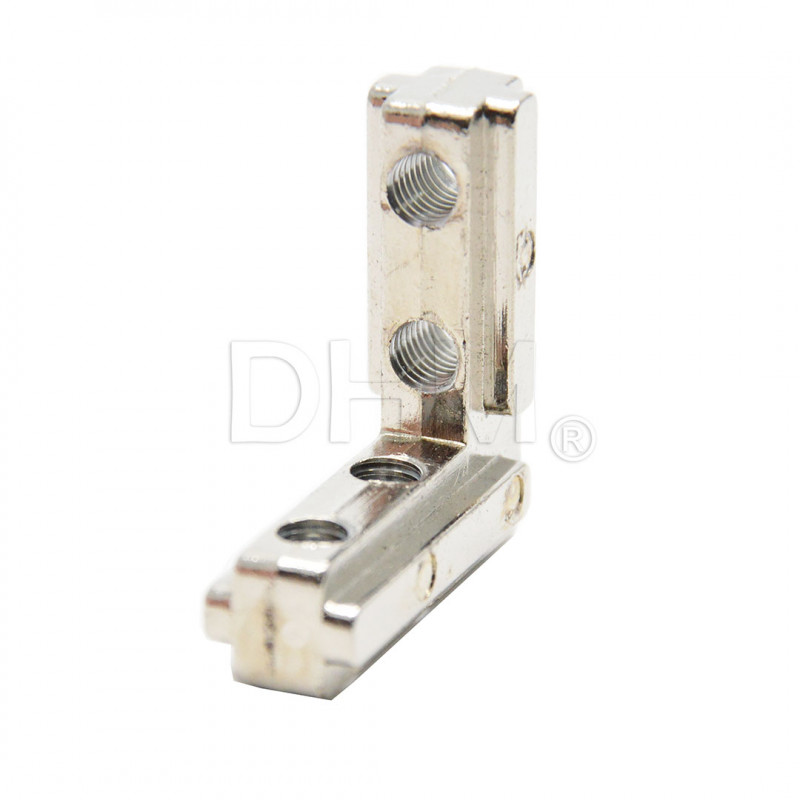

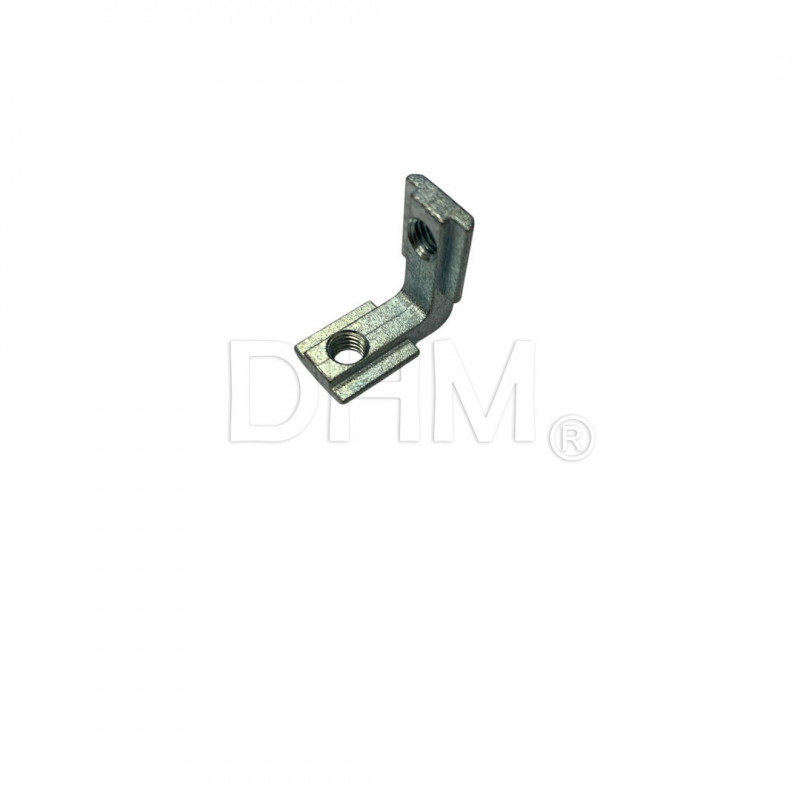

Soporte oculto para ranura en T de 90° reforzado para la serie de perfiles 5 2020

Los perfiles de ranura en T están diseñados principalmente con fines estructurales y de fijación. Los perfiles con ranura en V, aunque conservan su capacidad estructural, tienen los bordes de las ranuras achaflanados a 45° para servir de carril para ruedas de rodadura lineal.

La elección depende de la carga y de la longitud de los vanos. La serie 20 es óptima para estructuras compactas de hasta 1 metro de longitud. Para máquinas herramienta o bancos de trabajo sometidos a esfuerzos mecánicos, recomendamos las series 30 o 40 para minimizar la flexión.

Sí, nuestros perfiles siguen las normas internacionales de extrusión. Sólo tiene que comprobar el tamaño del chavetero (por ejemplo, chavetero de 6 mm para la serie 20 u 8 mm para la serie 30) para garantizar la compatibilidad de tuercas y accesorios.

Absolutamente. El orificio central del perfil está diseñado para ser roscado (por ejemplo, M6 para la serie 20 o M8 para la serie 30), lo que permite atornillar pies ajustables, ruedas o perfiles cabeza con cabeza.

El sistema T-Slot está diseñado para ofrecer la máxima resistencia estructural. La forma de la ranura permite utilizar tuercas martillo que, al apretarse, crean una conexión extremadamente sólida mediante fricción y presión, lo que hace que la estructura sea resistente a vibraciones y cargas dinámicas, ideal para máquinas herramienta y bastidores industriales.

Por supuesto. Aunque los nuestros son perfiles estructurales de ranura en T, es posible integrar sistemas de movimiento lineal mediante guías lineales de recirculación de bolas o ejes soportados que se atornillan directamente a la ranura del perfil, garantizando una mayor precisión de deslizamiento que los sistemas de rodillos.
