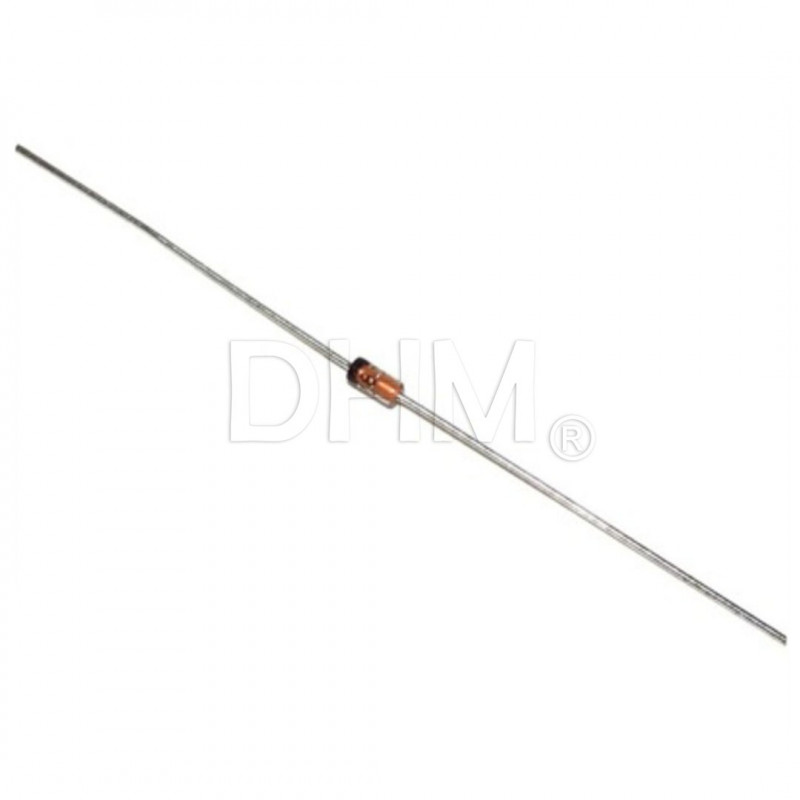

BAT43 200mA 30V Diodo Schottky para pequeñas señales

Contenido del paquete: 1 x Diodo BAT43

Configuración: Individual
Corriente media de pico hacia delante (If(AV)): 200 mA
Tensión inversa repetitiva máxima (Vrrm): 30V
Tensión directa (Vf): 450 mV
Corriente inversa máxima: 100 uA
Corriente de pico no repetitiva (Itsm): 4A
Potencia disipada (Pd): 200 mW
Temperatura de funcionamiento, mín.: -65 °C
Temperatura de funcionamiento, máx.: 125 °C
Tipo de envase: DO-35
Pin: 2
Tipo de montaje: Pasante
Resistencia térmica: 300 W/°C

Este diodo se puede utilizar en las placas Duet3D - especialmente en la revisión 1.03 de Duet WiFi/Ethernet o anterior - para conectar un sensor inductivo o capacitivo NPN normalmente abierto.

Conecta el cable de salida del sensor al cátodo de un diodo, y el ánodo del diodo a la patilla IN de la sonda Z. El diodo debe ser un diodo Schottky de pequeña señal como el BAT43 o el BAT85.
