El cableado es uno de los aspectos menos visibles pero más críticos de una impresora 3D o máquina CNC. Un conector inadecuado puede provocar resistencias parásitas, sobrecalentamiento, roturas intermitentes y, en el peor de los casos, incendios. En esta guía veremos los principales conectores utilizados en impresión 3D, sus especificaciones y cuándo utilizar cada tipo.
Conectores para señales y sensores
JST-XH (paso de 2,5 mm)
Los conectores JST-XH son el estándar para las conexiones de sensores de temperatura (termistores), topes finales, sensores de filamento y ventiladores de baja potencia. Son compactos, fiables y fáciles de engarzar. Las placas Duet3D, BTT y la mayoría de las placas base los utilizan ampliamente. Corriente máxima: 3A por contacto. Disponibles de 2 a 12 pines.

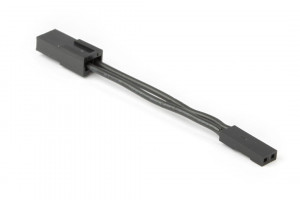

Dupont (paso de 2,54 mm)
Los conectores Dupont son omnipresentes en el mundo Arduino y en la creación de prototipos. Son prácticos para pruebas y protoboards, pero no son ideales para instalaciones permanentes, ya que tienden a desconectarse con las vibraciones. Para impresoras 3D son aceptables para señales, pero no se recomiendan para fuentes de alimentación.
Molex Micro-Fit 3.0 (paso de 3,0 mm)
Molex Micro-Fit son conectores de calidad industrial con encaje positivo (clic) que evita la desconexión accidental. Corriente máxima: 5 A por contacto. Son la elección profesional para motores stepper, ventiladores y conexiones punto a punto fiables. Las placas Duet3D los utilizan para conexiones de motores.
Conectores de potencia
XT30 y XT60
Los conectores XT se originaron en el mundo de los drones FPV y rápidamente se popularizaron en la impresión 3D debido a su excelente relación corriente/tamaño. El XT30 soporta hasta 30A continuos y es ideal para conectar la alimentación a la placa de control. El XT60 soporta hasta 60A y se utiliza para conectar la placa de alta potencia. Ambos tienen contactos de cobre chapados en oro y una forma que evita la inversión de polaridad.
Wago 221 (terminales de palanca)
Los bornes de la serie 221 de Wago son la solución más segura y rápida para conexiones de alimentación de CA (entrada de alimentación) y empalmes de cables. Se abren y cierran con una palanca, admiten cables de 0,2 a 4 mm² y no requieren herramientas. Están homologadas para uso doméstico e industrial. Especialmente útiles para conectar la red eléctrica a fuentes de alimentación conmutadas.
Terminales y crimpado
El cableado profesional requiere terminales de crimpado y una herramienta de crimpado adecuada. Los terminales para JST-XH y Molex Micro-Fit requieren alicates específicos (como el SN-01BM o el SN-2549, disponibles en DHM-online). Un crimpado bien hecho ofrece un contacto eléctrico superior al de la soldadura, con la ventaja de un desmontaje fácil.
Tabla resumen
|
Conector |
Paso |
Corriente máx. |
Uso típico |
|
JST-XH |
2,5 mm |
3A |
Sensores, finales de carrera, termistores, ventiladores |
|
Dupont |
2,54 mm |
3A |
Prototipos, Arduino, señales |
|
Molex Micro-Fit |
3,0 mm |
5A |
Motores stepper, ventiladores |
|
XT30 |
- |
30A |
Fuente de alimentación de la tarjeta controladora |
|
XT60 |
- |
60A |
Placa calefactora, alta potencia |
|
Wago 221 |
- |
32A |
Juntas CA, alimentación |
|
Casquillo |
- |
Varia |
Terminación de cables en bloques de terminales |
Consejos prácticos para un cableado seguro
No mezcle nunca conectores de potencia con conectores de señal. Utilice siempre cables con la sección adecuada para la corriente (consulte las tablas AWG/mm²). Asegure los cables con bridas y latiguillos para evitar que interfieran con las piezas móviles. Compruebe todos los crimpados con un suave tirón antes de la instalación. No suelde nunca los cables en los conectores XT: la soldadura puede crear un punto rígido que se rompe al doblarlos repetidamente. Utilice siempre crimpado.
