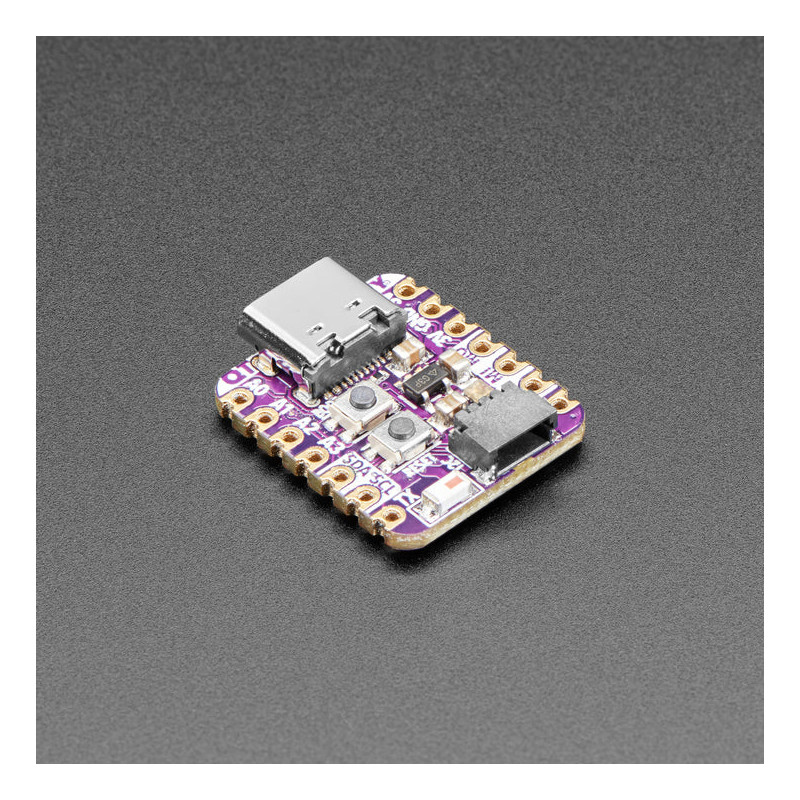

¡Qué bonito! O es... ¿un QT Py? Esta diminuta placa de desarrollo viene con un microcontrolador RISC-V IoT, el ESP32-C3.
¿Qué es la vida sin un poco de RISC? Esta placa de desarrollo en miniatura es perfecta para el pequeño projects: viene con nuestro conector favorito - el STEMMA QT, un puerto I2C encadenable, WiFi, Bluetooth LE, y un montón de memoria FLASH y RAM para muchos IoT projects.
El ESP32-C3 es un microcontrolador de bajo coste de Espressif que soporta Wi-Fi de 2,4 GHz y Bluetooth® Low Energy (Bluetooth LE). Tiene incorporado USB-a-Serial, pero no USB nativo - no puede actuar como un teclado o unidad de disco. El chip utilizado aquí tiene 4MB de memoria Flash, 400 KB de SRAM y puede manejar fácilmente las conexiones TLS.
El ESP32-C3 integra un rico conjunto de periféricos, que van desde UART, I2C, I2S, periférico de control remoto, controlador PWM de LED, controlador DMA general, controlador TWAI, controlador USB Serial/JTAG, sensor de temperatura y ADC. También incluye interfaces SPI, Dual SPI y Quad SPI. No hay DAC ni tacto capacitivo nativo.
Hay un número mínimo de pines en este chip, está diseñado específicamente para ser de bajo costo y para más simple projects que ESP32-Sx o ESP32 clásicos con su gran número de GPIO. Piense en él más como un reemplazo previsto para el ESP8266 que para el ESP32.
Con su potencia y rendimiento de RF de última generación, este SoC es una opción ideal para una amplia variedad de escenarios de aplicación relacionados con el Internet de las cosas (IoT), la electrónica vestible y los hogares inteligentes.
Nota: El C3 utiliza RISC V como núcleo, no Tensilica, y tiene Bluetooth LE (¡no clásico!). El núcleo BLE es compatible con la versión 5 de BT, ¡incluyendo Mesh
OLEDs! Unidades de medición inercial Sensores en abundancia. Todo ello es plug-and-play gracias al innovador diseño encadenable: SparkFun Conectores STEMMA QT compatibles con Qwiic para el bus I2C, por lo que ni siquiera es necesario soldar. Sólo tienes que enchufar un cable compatible y conectarlo a la MCU de tu elección, y ya estás listo para cargar algún software y medir algo de luz. Las placas I2C de Seeed Grove también funcionan con este cable adaptador.
La disposición de los pines y la forma son compatibles con Seeed Xiao, con almohadillas almenadas. Además del conector QT, Adafruit también ha añadido un NeoPixel RGB, un botón de reset (ideal para reiniciar tu programa o entrar en el bootloader de la ROM), y un botón en el GPIO 9 para entrar en el bootloader de la ROM o para la entrada del usuario
Se ejecuta Arduino con el núcleo ESP32 de Espressif y también puedes ejecutar MicroPython en este chipset.
Mismo tamaño, factor de forma y distribución de pines que Seeed Xiao
Conector USB tipo C
Procesador RISC-V de 32 bits de un solo núcleo con 4MB de memoria Flash, 400 KB de SRAM
USB-to-Serial incorporado en el chip, que también puede utilizarse para la programación JTAG. Este periférico no es serial nativo, por lo que no es para USB HID, MIDI o MSC: reduce el costo ya que no se necesita un convertidor por separado
Puede ser utilizado con Arduino IDE o MicroPython
LED NeoPixel RGB incorporado tenga en cuenta que debido al pequeño número de GPIO, no pudimos agregar un pin de alimentación para NeoPixel
Almohadillas de entrada de batería en la parte inferior con protección de diodo para paquetes de baterías externas de hasta 6V de entrada
13 pines GPIO:
11 en los pads de conexión
5 entradas analógicas de 12 bits en A0 a A3 y el pin SDA
Salidas PWM en cualquier pin
Puerto I2C, en los pads de conexión compartidos con el conector plug-n-play STEMMA QT
UART de hardware que es también el puerto de depuración serie de hardware
SPI de hardware
I2S de hardware en cualquier pin
3.Regulador de 3V con 600mA de pico de salida
Sueño ligero a 500uA, sueño profundo a ~300uA. El deep-sleep de bajo consumo no es posible porque no tenemos un GPIO extra para desactivar la alimentación del NeoPixel y no queríamos compartirlo con ninguno de los pads IO. Un intercambio de ingeniería.
Interruptor de reinicio para reiniciar el código de su proyecto, botón de arranque 9 para entrar en el modo de cargador de arranque
Realmente muy pequeño
Detalles técnicos
Dimensiones del producto: 22.0mm x 17.8mm x 5.7mm / 0.9" x 0.7" x 0.2"
Peso del producto: 2.1g / 0.1oz
Hoja de datos de ESP32-C3FN4
Aprenda
Guía principal: Adafruit QT Py ESP32-C3 WiFi Dev Board - A QT Py with RISCV ESP32 Chipset
