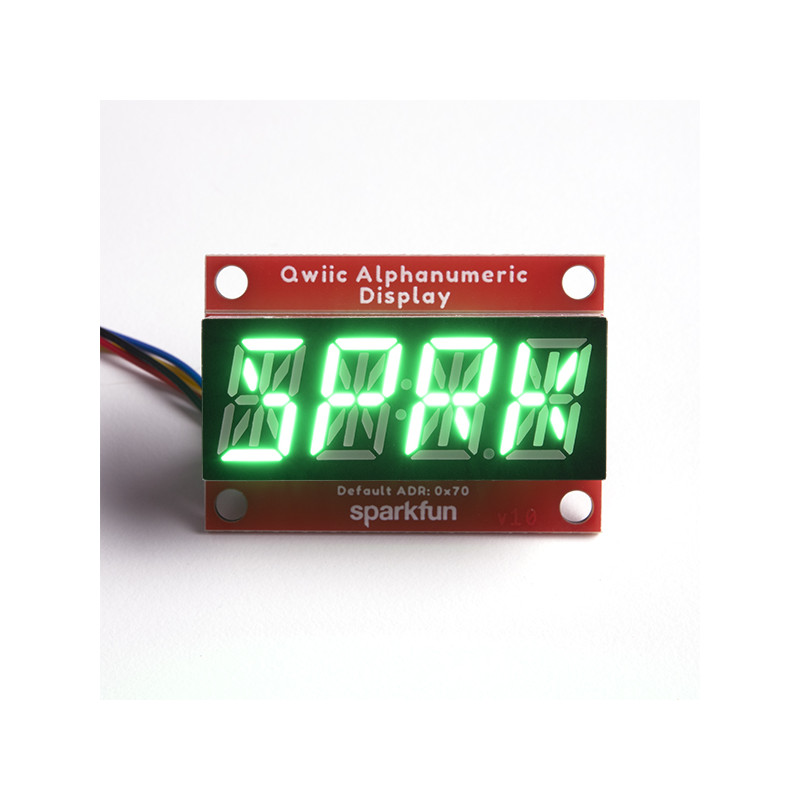

Mit Sieben-Segment-Anzeigen sind wir gut vertraut. Wir sehen sie auf unseren Weckern, Öfen und Mikrowellen. Durch Hinzufügen weiterer Segmente zu jeder Ziffer können Sie mehr als nur Zahlen anzeigen! Das brandneue SparkFun Qwiic Alphanumeric Display wird vorgestellt. Mit diesen grünen Vierzehn-Segment-Ziffern können Sie alle Arten von Zahlen, Zeichen und Symbolen anzeigen. Bei Qwiic einfach einstecken und loslegen. Kein Löten, kein Herausfinden, was SDA oder SCL ist, und keine Spannungsregelung oder Übersetzung erforderlich!
Mit der Bibliothek SparkFun Alphanumeric Display Arduino ist das Drucken von Zeichenketten auf dem Display so einfach wie der Aufruf der Funktion print(). Mit dieser Bibliothek können Sie I2C-Befehle an den LED-Treiberchip VK16K33 senden, um Segmente (einschließlich des Dezimalpunkts oder Doppelpunkts) zum Leuchten zu bringen und sogar Ihre Zeichenkette über das Display zu rollen. Sie können die Bibliothek über den Arduino Bibliotheksmanager herunterladen, indem Sie nach 'SparkFun Alphanumeric Display' suchen, oder Sie können das GitHub Repo als .zip-Datei herunterladen und die Bibliothek von dort installieren.
Der VK16K33 unterstützt auch die I2C-Adresskonfiguration. Schließen Sie einfach eine Kombination der Adress-Jumper auf der Rückseite und Sie können mit bis zu vier Displays auf demselben Bus kommunizieren. Unser schlankes Platinen-Design verfügt außerdem über abnehmbare Standoff-Löcher, vertikale Qwiic-Anschlüsse und interne Befestigungslöcher.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Erste Schritte mit dem Qwiic Alphanumeric Display Hookup Guide
