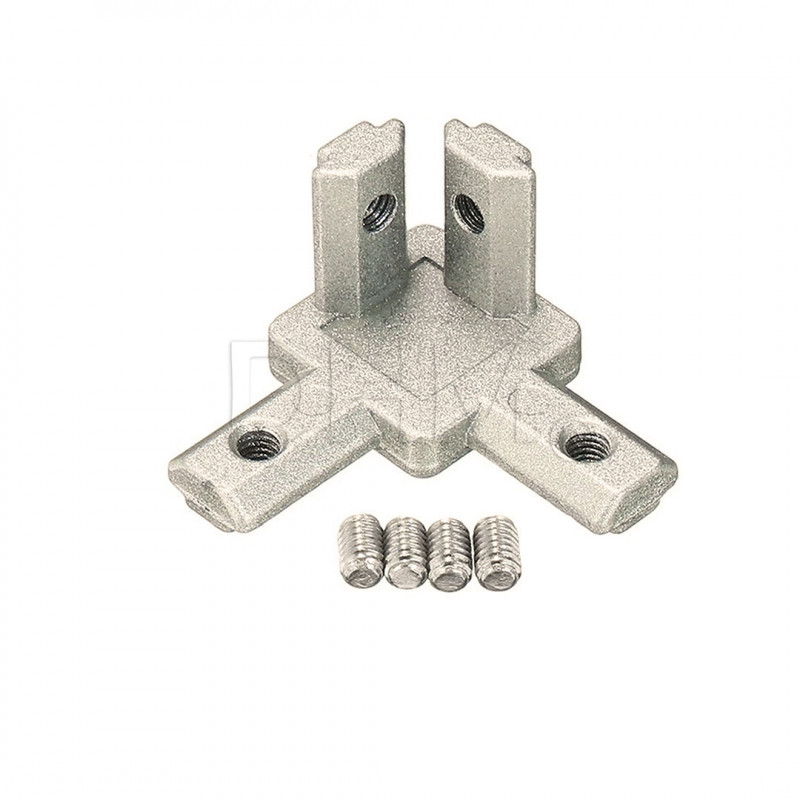

Verdeckter Eckwinkel - 3-Wege-Verbinder für Profilserie 5 2020

T-Nut-Profile sind in erster Linie für Konstruktions- und Befestigungszwecke vorgesehen. V-Nut-Profile behalten zwar ihre strukturellen Eigenschaften, haben aber eine um 45° abgeschrägte Nutkante, die als Laufbahn für linear laufende Räder dient.

Die Wahl hängt von der Belastung und der Länge der Spannweiten ab. Die Serie 20 ist optimal für kompakte Strukturen mit einer Länge von bis zu 1 Meter. Für mechanisch belastete Werkzeugmaschinen oder Werkbänke empfehlen wir die Serien 30 oder 40, um die Durchbiegung zu minimieren.

Ja, unsere Profile entsprechen den internationalen Strangpressnormen. Prüfen Sie einfach die Größe der Keilnut (z. B. 6 mm Keilnut für Serie 20 oder 8 mm Keilnut für Serie 30), um die Kompatibilität von Muttern und Zubehör zu gewährleisten.

Unbedingt. Die zentrale Bohrung im Profil ist für ein Gewinde vorgesehen (z.B. M6 für die Serie 20 oder M8 für die Serie 30), so dass Stellfüße, Rollen oder Profile Kopf an Kopf miteinander verschraubt werden können.

Das T-Slot-System ist auf maximale strukturelle Festigkeit ausgelegt. Die Form des Schlitzes ermöglicht die Verwendung von Hammermuttern, die beim Anziehen durch Reibung und Druck eine extrem solide Verbindung schaffen, die die Struktur widerstandsfähig gegen Vibrationen und dynamische Belastungen macht, ideal für Werkzeugmaschinen und industrielle Rahmen.

Ja, natürlich. Obwohl es sich bei unseren Profilen um strukturelle T-Nut-Profile handelt, ist es möglich, lineare Bewegungssysteme zu integrieren, indem man lineare Kugelumlaufschlitten oder gelagerte Wellen verwendet, die direkt auf die Profilnut geschraubt werden und eine höhere Gleitpräzision als Rollensysteme garantieren.
