Elektrische Anschlüsse für 3D-Drucker: ein vollständiger Leitfaden

Die Verkabelung ist einer der am wenigsten sichtbaren, aber kritischsten Aspekte eines 3D-Druckers oder einer CNC-Maschine. Ein ungeeigneter Steckverbinder kann zu parasitärem Widerstand, Überhitzung, unterbrochenen Unterbrechungen und im schlimmsten Fall zu Bränden führen. In diesem Leitfaden befassen wir uns mit den wichtigsten Steckverbindern, die im 3D-Druck verwendet werden, mit ihren Spezifikationen und mit der Frage, wann die einzelnen Typen verwendet werden sollten.

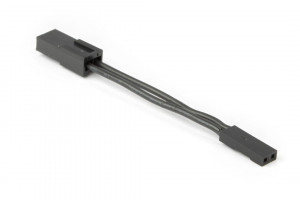

Steckverbinder für Signale und Sensoren

JST-XH (2,5 mm Abstand)

JST-XH-Steckverbinder sind der Standard für den Anschluss von Temperatursensoren (Thermistoren), Endstopps, Filamentsensoren und Lüftern mit geringem Stromverbrauch. Sie sind kompakt, zuverlässig und leicht zu crimpen. Die Platinen Duet3D, BTT und die meisten Hauptplatinen verwenden sie ausgiebig. Maximaler Strom: 3A pro Kontakt. Erhältlich von 2 bis 12 Pins.

Dupont (2,54 mm Raster)

Dupont-Stecker sind in der Welt von Arduino und beim Prototyping allgegenwärtig. Praktisch für Tests und Breadboards, aber nicht ideal für dauerhafte Installationen, da sie dazu neigen, sich bei Vibrationen zu lösen. Für 3D-Drucker sind sie für Signale akzeptabel, aber für Stromversorgungen nicht zu empfehlen.

Molex Micro-Fit 3.0 (3,0 mm Raster)

Molex Micro-Fit sind Steckverbinder in Industriequalität mit positiver (Klick-)Verriegelung, die ein versehentliches Trennen der Verbindung verhindert. Maximaler Strom: 5A pro Kontakt. Sie sind die professionelle Wahl für Motoren stepper, Leistungslüfter und zuverlässige Punkt-zu-Punkt-Verbindungen. Die Platinen Duet3D verwenden sie für Motorverbindungen.

Leistungssteckverbinder

XT30 und XT60

XT-Steckverbinder stammen ursprünglich aus der Welt der FPV-Drohnen und wurden aufgrund ihres hervorragenden Strom-zu-Größe-Verhältnisses schnell im 3D-Druck populär. Der XT30 unterstützt bis zu 30A Dauerstrom und ist ideal für den Anschluss an die Steuerplatine. Der XT60 unterstützt bis zu 60A und wird für den Anschluss der Hochleistungs-Heizplatte verwendet. Beide haben vergoldete Kupferkontakte und eine Form, die eine Verpolung verhindert.

Wago 221 (Hebelklemmen)

Die Wago-Klemmen der Serie 221 sind die sicherste und schnellste Lösung für AC-Stromanschlüsse (Stromeingang) und Kabelspleiße. Sie öffnen und schließen mit einem Hebel, nehmen Kabel von 0,2 bis 4 mm² auf und benötigen kein Werkzeug. Sie sind für den Einsatz im Haushalt und in der Industrie zugelassen. Besonders nützlich für den Anschluss von Netzstrom an Schaltnetzteile.

Klemmen und Crimpen

Für eine professionelle Verdrahtung sind Crimp-Kabelschuhe und eine geeignete Crimpzange erforderlich. Kontakte für JST-XH und Molex Micro-Fit erfordern spezielle Zangen (wie die SN-01BM oder SN-2549, erhältlich unter DHM-online). Eine gut gemachte Crimpverbindung bietet einen besseren elektrischen Kontakt als das Löten und hat den Vorteil einer einfachen Demontage.

Zusammenfassende Tabelle

Praktische Tipps für eine sichere Verdrahtung

Mischen Sie niemals Leistungsstecker mit Signalsteckern. Verwenden Sie immer Kabel mit dem für die Stromstärke geeigneten Querschnitt (siehe AWG/mm²-Tabellen). Sichern Sie die Kabel mit Kabelbindern und Zöpfen, damit sie nicht mit beweglichen Teilen in Berührung kommen. Prüfen Sie alle Crimps vor der Installation durch leichtes Ziehen. Löten Sie niemals Kabel in XT-Steckverbinder ein: Durch das Löten kann eine steife Stelle entstehen, die bei wiederholtem Biegen bricht. Verwenden Sie immer Crimpen.

Steckverbinder und Verkabelung auf DHM-online

Unter DHM-online finden Sie das gesamte Sortiment an Steckverbindern für den 3D- und CNC-Druck: JST-XH, Molex Micro-Fit, XT30 und XT60, Wago 221, Crimpkontakte, Crimpzangen, Silikonkabel, Schrumpfschläuche und Spiralschläuche. Alle Duet3D Platinen werden mit Steckern und Klemmen geliefert.

Stöbern Sie in der Rubrik Elektronik und Verdrahtung, um alles zu finden, was Sie brauchen.
