Was Zuschnitt bedeutet

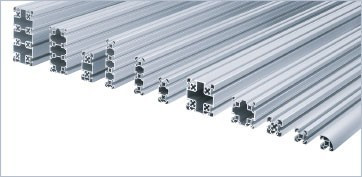

Zuschnitt bedeutet, dass der Lieferant Aluprofile bereits auf die vom Kunden gewünschten Längen zugesetzt und montagebereit liefert. Geschnitten wird typischerweise mit CNC-Hochgeschwindigkeits-Kreissägen mit Hartmetallsägeblättern, die Rechtwinkligkeit und montagegerechte Oberfläche gewährleisten.
Standardzuschnitt vs Präzisionszuschnitt
Der kommerzielle Standardzuschnitt hat eine typische Längentoleranz von ±0,5 mm und Rechtwinkligkeit um ±0,5°. Für die meisten Automatisierungs-, Werkbank- und Gestellanwendungen ausreichend. Der Präzisionszuschnitt (±0,1 mm) wird nur für enge Passungen benötigt und kostet längere Lieferzeit und höheren Preis.
Typische Toleranzen
|
Parameter |
Standard |
Präzision |
Hinweise |
|
Länge |
±0,5 mm |
±0,1 mm |
Bezogen auf Nennmaß |
|
Rechtwinkligkeit |
±0,5° |
±0,1° |
Schnittneigung |
|
Entgratung |
Erfolgt |
Angefast |
Standard: scharfe Kanten entfernt |
|
Stirnseitenebenheit |
Nicht garantiert |
Auf Anfrage |
Für enge Passungen |
Eine Toleranz von ±0,5 mm auf einer 1000-mm-Stange ist in 95 % der Automatisierungsanwendungen akzeptabel. Müssen zwei Stangen in einem starren Gestell exakt fluchten, planen Sie die Justage über Winkel ein oder verlangen Sie Präzisionszuschnitt.
Verfügbare Oberflächen
Eloxierung
Nahezu alle Profile am Markt sind eloxiert. Naturelox (silber) schützt vor Korrosion und liefert eine gleichmäßige Oberfläche. Schwarzelox hat dieselben mechanischen Eigenschaften und bringt ästhetische und entspiegelnde Eigenschaften, nützlich in der Bildverarbeitung.
Entgratung und Anfasen
Der Marktstandard sieht das Entfernen von Schnittgraten vor, nicht das Anfasen der Kanten. Für Anwendungen mit häufiger manueller Handhabung oder ästhetischen Anforderungen empfiehlt sich eine 45°-Fase.
Zusätzliche Bearbeitungen
• Stirnbohrung für Innenverbindungsschrauben
• Stirngewinde (M5, M6, M8 je nach Serie)
• Fräsen zusätzlicher Nuten oder Langlöcher
• Gehrungsschnitt (45° oder Sonderwinkel)
Typische Lieferzeit
Die Lieferzeit hängt von Menge und Lagerverfügbarkeit ab. Richtwert: für Lagerartikel erfolgen Zuschnitt und Versand in 2-5 Werktagen. Für Sonderprofile oder nicht gelagerte Eloxierungen verlängert sich die Zeit auf 10-20 Tage.
Bestellung richtig vorbereiten
Checkliste vor der Bestellung
• Genaue Profilbezeichnung und Serie (Nut prüfen)
• Länge in Millimetern, nicht in Zentimetern oder Zoll
• Menge pro unterschiedlicher Länge
• Oberfläche: natur- oder schwarzeloxiert
• Gewünschte Toleranz (Standard oder Präzision)
• Zusätzlich erforderliche Bearbeitungen
• Lieferanschrift und technischer Ansprechpartner
Die häufigsten Fehler
• Nutzmaß angeben und Winkeldicke ignorieren
• Nutorientierung bei asymmetrischen Profilen nicht angeben
• Serien mit gleichen Außenmaßen verwechseln
• Mehrere Längen ohne Berücksichtigung der Stangenverschnitte bestellen
• Oberfläche vergessen: silber bestellen, wenn das Projekt schwarz ist
Praxisbeispiel: Toleranzfehler in automatisierter Zelle
Ein Zellenbauer hatte ein Nut-8-Gestell mit zehn vertikalen Stützen an einer durchgehenden oberen Platte konstruiert. Die Bestellung gab 1500 mm ohne Toleranzhinweis an. Die gelieferten Stangen wiesen reale Abweichungen zwischen +0,3 und -0,4 mm auf. Beim Aufbau war die obere Platte nicht eben und benötigte manuelle Unterlagen. Der Fehler wäre durch Angabe von ±0,1 mm oder durch Einplanen verstellbarer Winkel vermeidbar gewesen.
Vorteile des Online-Zuschnitts über Konfigurator
• Sofortangebot ohne manuelle Anfrage
• Millimetergenauer Zuschnitt ohne Mindestbestellmenge
• Bestellhistorie für schnelle Wiederbestellung
• Weniger Übertragungsfehler als bei E-Mail oder Telefon
• Stücklisten-Export als PDF oder CSV für den Einkauf
FAQ
Welche Standardtoleranz hat der Aluprofil-Zuschnitt?
Die kommerzielle Standardtoleranz beträgt ±0,5 mm in der Länge, ausreichend für die meisten Automatisierungs- und Gestellanwendungen. Für enge Passungen ist ±0,1 mm auf Anfrage verfügbar.
Kann ich Längen unter 100 mm bestellen?
Ja, Online-Konfiguratoren erlauben millimetergenauen Zuschnitt ab der kleinsten von der CNC-Säge handhabbaren Länge, typischerweise 30-50 mm. Sehr kurze Längen können relativ hohe Stückkosten haben.
Wird die Eloxalschicht an der Schnittstelle beschädigt?
Ja, der Schnitt legt blanken Aluminium in der Schnittfläche frei. Die Schnittfläche ist nicht eloxiert und muss bei sichtbarem Einbau in korrosiver Umgebung durch Endkappen oder Nacheloxierung geschützt werden.
Kann ich Gewinde direkt mit dem Zuschnittauftrag bestellen?
Ja, fortgeschrittene Konfiguratoren erlauben Stirnbohrungen und -gewinde (typisch M5, M6, M8) als Zusatzbearbeitung.
Werden Gehrungsschnitte angeboten?
Ja, die meisten CNC-Zuschnittdienste unterstützen Gehrungsschnitte zu 45° oder Sonderwinkeln. Prüfen Sie die unterstützten Winkel und Toleranzen im Konfigurator.
Fazit
Ein gut vorbereiteter Zuschnittauftrag verkürzt die Lieferzeit, vermeidet Nacharbeit in der Werkstatt und sorgt für saubere Montage. Ein Online-Konfigurator standardisiert die Spezifikationen und reduziert die typischen Fehler manueller Kommunikation.
