Einleitung
Das falsche Aluprofil bedeutet überdimensionierte, teure und sperrige Gestelle — oder umgekehrt instabile Konstruktionen, die sich unter Last durchbiegen und schwingen. Der kritischste Parameter ist die Nut: 5, 6, 8 oder 10 mm. Steifigkeit, zulässige Last, Zubehörkompatibilität und Bauraum hängen davon ab.
Aluprofile mit Nut sind Standard für Arbeitstische, Maschinengestelle, Automatisierung, Roboterzellen, Montageplätze und 3D-Drucker. Die richtige Serie zu wählen vermeidet Konstruktionsfehler und beschleunigt die Beschaffung.
Dieser Leitfaden erklärt die Serienwahl nach Last, Anwendung und Zubehör, mit direkter Vergleichstabelle.
Was Systemprofile mit Nut sind

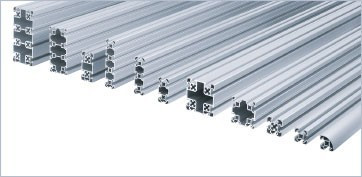

Systemprofile (auch Strebenprofile oder Nutprofile) sind stranggepresste Stäbe aus Aluminiumlegierung (meist 6063 oder 6082) mit T-Nuten an den Seiten. Die Nuten nehmen Nutensteine, Winkel und Zubehör ohne Bohren auf — für zerlegbare, rekonfigurierbare Konstruktionen.
Häufigste Serien in Europa
• Nut 5: Profile 15×15 mm, für Mikroanwendungen, Prototypen
• Nut 6: 20×20 mm, leichte Automatisierung, 3D-Drucker, Tische
• Nut 8: 30×30 mm, Standard für Maschinen und Zellen
• Nut 10: 40×40 mm und größer, tragende Schwerlast, Robotik
Vergleichstabelle
|
Nut |
Grundquerschnitt |
Typische Last |
Anwendungen |
|
Nut 5 |
15×15 mm |
Leicht |
Prototypen, Vorrichtungen |
|
Nut 6 |
20×20 mm |
Mittel-leicht |
3D-Drucker, Tische |
|
Nut 8 |
30×30 mm |
Mittel-schwer |
Maschinen, Zellen, Schutz |
|
Nut 10 |
40×40 mm+ |
Schwer |
Robotik, tragende Strukturen |
Industrielle Vorteile
• Rekonfigurierbarkeit: das Gestell wird ohne Schweißen oder Neukonstruktion geändert
• Schnellere Montage als geschweißte oder klassisch verschraubte Strukturen
• Standardisierung: Winkel und Verbinder innerhalb einer Serie austauschbar
• Eloxierte Oberfläche: Korrosionsschutz ohne Lackierung
Praktische Anwendungen
Automatisierung und Produktionslinien
Für Roboterzellen und Montagelinien wird typischerweise Nut 8 oder Nut 10 verwendet, ausgelegt nach Roboter-Traglast und Beschleunigungen. Das Gestell muss bewegungsinduzierte Schwingungen aufnehmen, ohne sie an den Prozess weiterzugeben.
3D-Druck
3D-Drucker mittleren Formats nutzen meist Nut 6 wegen geringem Gewicht und kompaktem Bauraum. Für große oder industrielle Drucker geht man auf Nut 8.
Zu vermeidende Fehler
• Verschiedene Serien im selben Gestell mischen: Zubehör ist nicht kompatibel
• Serie zur Kosteneinsparung unterdimensionieren: die Struktur wird instabil
• Eloxierte Oberfläche in feuchter oder saliner Umgebung ignorieren
Praxisbeispiel: Gestell einer Prüfzelle
Ein Hersteller benötigte eine Prüfstation mit fester Kamera. Die erste Auslegung in Nut 6 zeigte Restschwingungen der Auflage unter der Kamera und verschlechterte die Messwiederholbarkeit. Der Wechsel der Hauptstützen auf Nut 8 bei Beibehaltung von Nut 6 für leichte Querstreben erreichte die geforderte Stabilität bei begrenzten Mehrkosten.
FAQ
Was bedeutet Nut 6 oder Nut 8 beim Aluprofil?
Es ist die Breite der T-Nut in Millimetern an den Profilseiten. Die Nut bestimmt die passende Nutensteingröße und identifiziert die Serie.
Kann ich Nut 6 und Nut 8 in einem Gestell mischen?
Technisch ja, aber Winkel, Platten und Steine sind nicht austauschbar. Aus Standardisierungsgründen nicht empfohlen, außer an bestimmten Knoten, wo ein Nutwechsel ein strukturelles Problem löst.
Welche Legierung für stranggepresste Profile?
Typischerweise 6063 T5 oder 6082 T6. Das 6063 bietet gute Strangpressbarkeit und Oberfläche; das 6082 höhere mechanische Leistung.
Kann ich Profile ohne Mindestmenge auf Maß bestellen?
Ja, ein Online-Konfigurator erlaubt Einzelstäbe im Millimeter-Zuschnitt, mit typischer Längentoleranz ±0,5 mm.
Fazit
Die Nutwahl ist der erste Schritt einer korrekten modularen Konstruktion. Last, Anwendung und Zubehör vor der Bestellung zu definieren vermeidet teure Neukonstruktion. Profile online auf Maß zu konfigurieren verkürzt die Beschaffung.
