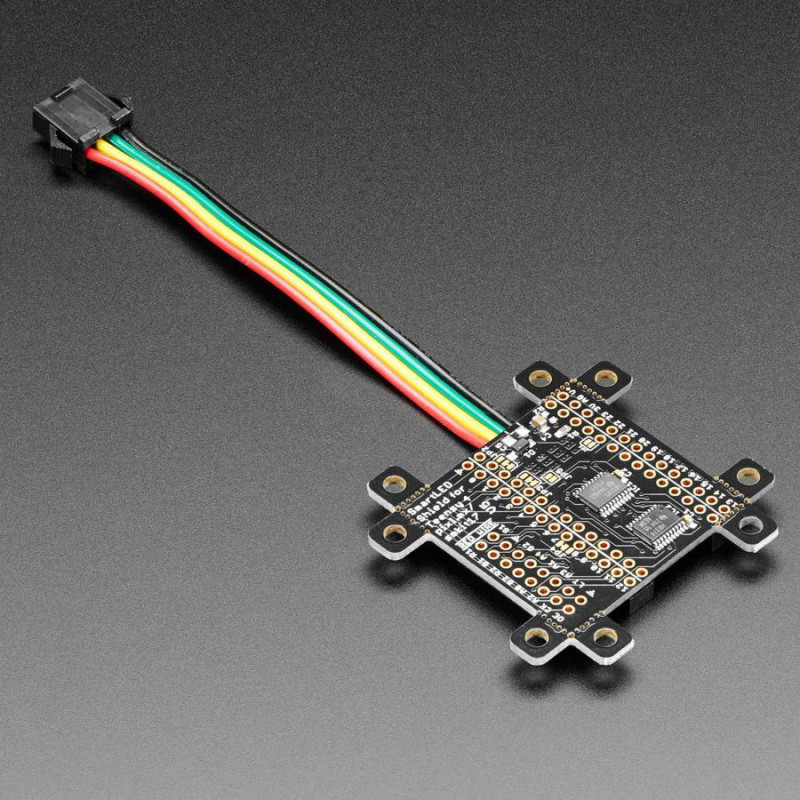

Sie haben also einen frischen und schicken Teensy 4 und ein RGB-LED-Matrix-Panel und wollen eine einfache Möglichkeit, Grafiken zu Ihrer Matrix hinzuzufügen, ohne Ihren Teensy wegwerfen oder zu viel löten zu müssen. Hier kommt das SmartMatrix SmartLED Shield für Teensy 4!
Das SmartLED Shield bietet Ihnen eine einfache Möglichkeit, einen Teensy 4 oder Teensy 4.1 mit einem unserer RGB LED Matrix Panels zu verbinden. Mit den in der SmartMatrix Library enthaltenen Beispielskizzen können Sie schnell Grafiken, Muster oder sogar animierte GIFs von einer microSD-Karte auf Ihrem Panel anzeigen.
Die SmartMatrix-Bibliothek für Arduino erleichtert das Zeichnen einfacher Grafiken, das Erstellen von Lauftext und statischem Text, das Zeichnen schöner Muster mit FastLED und das Abspielen animierter GIFs auf dem Panel. Damit Sie so schnell wie möglich loslegen können, wird ein Beispielcode bereitgestellt. Shield und die Bibliothek nutzen spezielle Funktionen und Peripheriegeräte des Teensy 4-Prozessors, um Grafikdaten bei minimaler CPU-Belastung an das Display zu senden, so dass Sie den Prozessor parallel für andere Aufgaben wie SPI-Kommunikation, Dateidekodierung oder komplexes Rendering nutzen können.
Die Verwendung von SmartLED Shield mit der SmartMatrix-Bibliothek und dem Teensy 4 ist der einfachste Weg, um hochwertige Grafiken mit hoher Pixelzahl auf RGB-LED-Panels mit einem Mikrocontroller zu steuern. Verwenden Sie eine einfache API, um der Bibliothek mitzuteilen, was auf dem Bildschirm gezeichnet werden soll, und die Bibliothek kümmert sich um die Aktualisierung im Hintergrund. Erweiterte Funktionen wie diese werden automatisch aktiviert:
36-Bit-Farbauffrischung - Sehen Sie den gesamten Farbbereich des Bildes oder Musters, das Sie anzeigen, ohne merkliche Helligkeitsabstufungen, wenn Sie die Pixel auf Schwarz herunterdimmen. Es sind bis zu 48 Bit Farbauffrischung möglich.
Farbkorrektur (Gamma) - Ihre Quellgrafiken sind wahrscheinlich 24-Bit-Farben, aber die SmartMatrix-Bibliothek wendet eine automatische Farbkorrektur an, damit sie einen guten Kontrast und gleichmäßige Verläufe haben und nicht verwaschen aussehen.
Globale Helligkeitsregelung - Wenn Sie nicht die volle Helligkeit des LED-Panels benötigen, können Sie die Helligkeit verringern, ohne die Farbtiefe Ihrer Grafiken zu beeinträchtigen.
Das Shield lässt sich leicht zusammenbauen und an ein Panel anschließen, und außer dem Hinzufügen von Pins zum Teensy ist kein weiteres Löten erforderlich. Der Teensy ist abnehmbar, so dass Sie zwischen 4.0 und 4.1 wechseln können, wenn Sie wollen. Alle langflankigen Teensy-Signale werden für ein einfaches Prototyping in Erweiterungsreihen herausgeführt.
Eigenschaften
Benutzerfreundlichkeit:
SmartLED Shield ist komplett montiert. Wenn Ihr Teensy Pins hat, ist kein Löten erforderlich.
Teensy kann leicht in das Shield eingesetzt und wieder entfernt werden.
Die SmartMatrix-Bibliothek für Arduino bietet eine einfache Entwicklungsplattform, zusammen mit anderen wie FastLED.
Für einen schnellen Start ist ein Beispielcode enthalten.
Flexibilität:
treibt Displays mit bis zu 9k Pixeln (z.B. 96 x 96) mit hochwertigen Einstellungen an, und noch größere Displays mit reduzierten Qualitätseinstellungen.
Die Signale an den langen Kanten des Teensy werden für ein einfaches Prototyping in Erweiterungsreihen gebracht.
Der 4-polige JST-SM-Stecker kann verwendet werden, um den Teensy unabhängig vom USB-Anschluss mit Strom zu versorgen.
Optionale Ansteuerung von DotStar/APA102-kompatiblen LEDs mit den integrierten 5-Volt-Puffern und dem 4-poligen JST-SM-Anschluss. Ein passendes JST-SM-Kabel ist im Lieferumfang enthalten.
Die Panels können zu großen, hellen, hochauflösenden Displays verkettet werden.
Steuert alle 14 Signale der HUB75-Panels über 5V-gepufferte Ausgänge, wobei nur 9 GPIO-Pins des Teensy 4.0 oder 4.1 verwendet werden.
Qualität:
Bietet eine Bildwiederholfrequenz von bis zu 240 Hz.
Es sind bis zu 48 Bit Farbauffrischung möglich.
Die Farbkorrektur (Gamma) und die globale Helligkeitskontrolle ermöglichen ein hohes Maß an visueller Qualitätskontrolle.
TECHNISCHE DETAILS
Support + Dokumentation
SmartMatrix-Bibliothek 4 GitHub (Hardware unter Extras/Hardware)
SmartLED Shield für Teensy 4 Dokumentation
Die SmartMatrix-Community ist ein großartiger Ort, um zu sehen, was die Leute mit dem SmartLED Shield und der SmartMatrix-Bibliothek machen, Fragen zu stellen, Hilfe bei Ihrem Projekt zu bekommen oder Inhalte wie animierte GIFs zu teilen.
Wenn Sie Fragen haben, können Sie diese in der SmartMatrix-Community stellen, eine Frage über die Kampagnenseite stellen oder eine E-Mail an hello@pixelmatix.com senden.
